Disco con Falla: Seagate ST31000524AS 1 TB
Síntomas :  El disco enciende y presenta sonido de golpeteo, tras cierto tiempo la unidad se apaga.



Primeramente se realizó análisis de la señal  proveniente de las superficies del disco durante el proceso conocido como ” servo calibración”, para determinar si las zonas más importantes como son las áreas de ingeniería se encuentran estables, en nuestros procesos de I+D hemos notado que aún cuando el disco está ” golpeando” la unidad manda ” señales”  como las que se muestran a continuación a menos que la superficie se encuentre completamente deteriorada.

SignalH02SignalH0



















En las pantallas anteriores encontramos señal desde las superficies principales de ingeniería , ya que la señal de ” Servo” se encuentra estable, esto tras las medidas realizadas en PW50+ y PW50 entre otros parámetros .

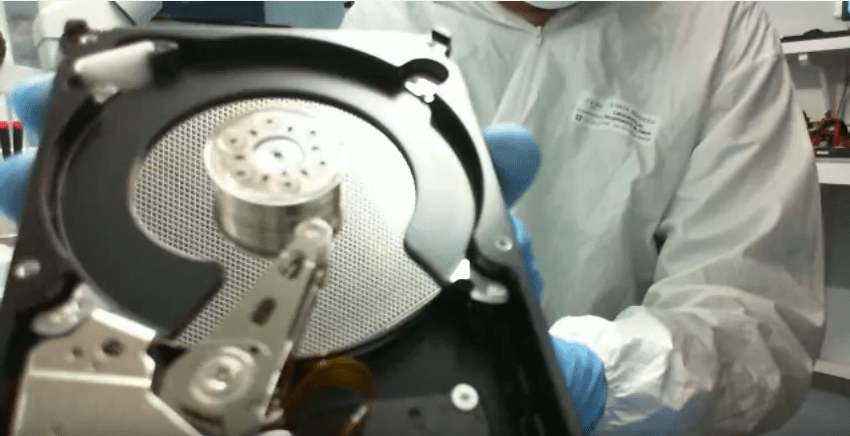

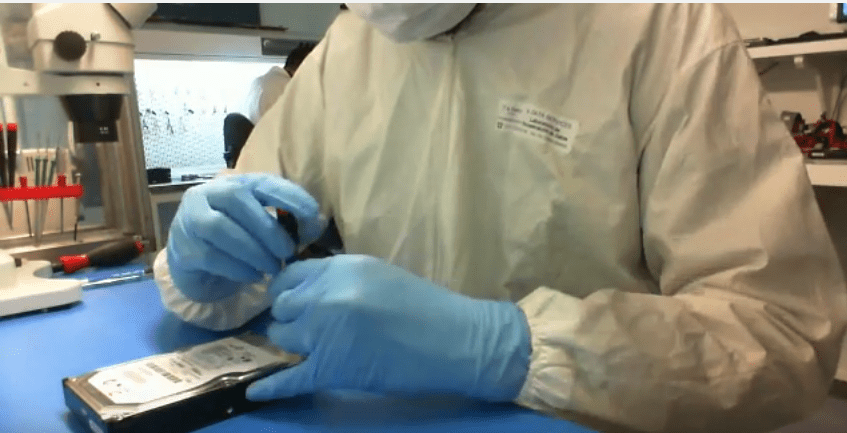

Tras determinar que existe factibilidad se procede a la apertura de la unidad en las cámaras limpias para la inspección interna y poder confirmar todo lo que nos arrojó este primer análisis

Seagate2420Seagate24202

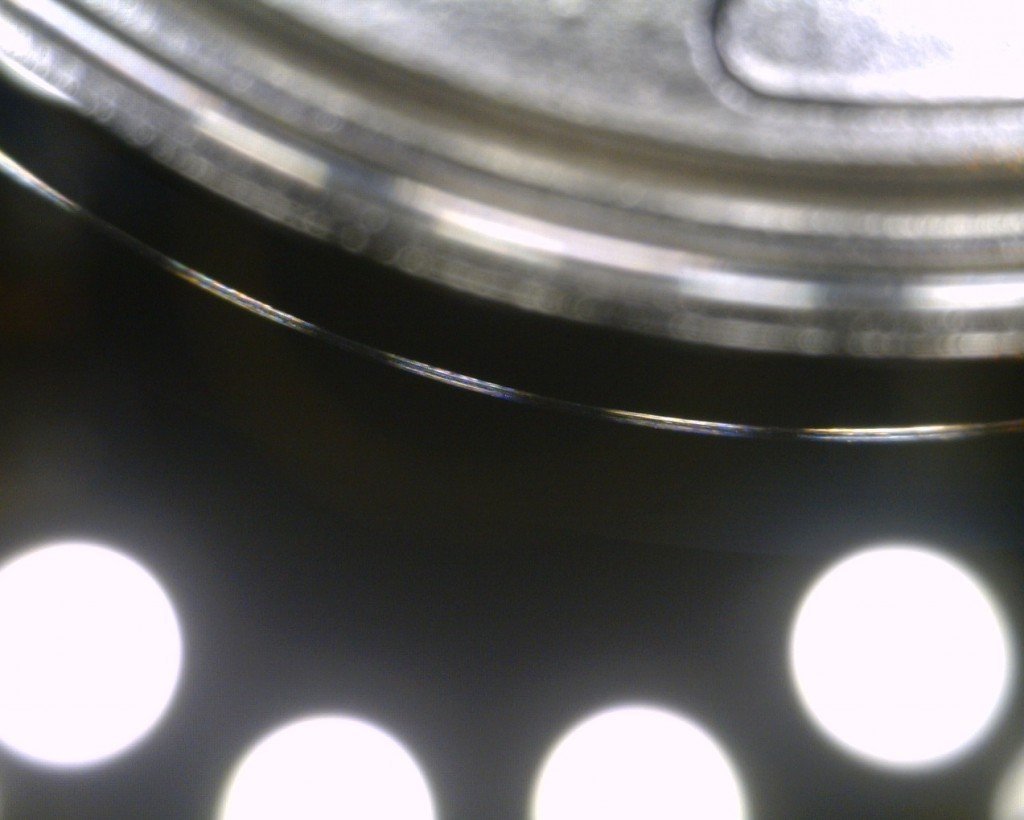

Realizamos una inspección microscópica , tanto en MHA como en la ” media”  encontrando daño ( Head Crash ) en una de las superficies de los 2 platos 4 caras que conforman la ingeniería de este disco.

HeadcrashZonaaterrizaje



Con estos resultados recabados se muestra esperanza en poder tener acceso a información , ya que el daño se encuentra en un área que no tiene datos zona de aterrizaje, por lo cual el equipo de ingeniería procede a la modificación de parámetros de ingeniería de la unidad, tras dicho proceso se realiza nuevamente análisis de señal y notamos que la unidad ya está accediendo a las zonas de ingeniería ( Durante el proceso de arranque las cabezas salen de las zonas de aterrizaje o rampa en busca de señal de servo, conocidas como servo burst , y finalmente buscan los tracks de ingeniería)

SignalAftercutmapinit
Tras este periodo la unidad llega a estado de readiness ” DRDY DSC”, sin embargo aún no permite el acceso a sector que es lo que se busca en todo este proceso , tener acceso a sector-> estructuras de sistema de archivos -> datos, específicos, para lo cual se realizan algunas modificaciones en ciertos parámetros de la ingeniería de la unidad, ya que el disco sigue golpeando y el intento de acceso a sector provoca que la unidad se quede en un estado ATA  BSY DRDY DSC.

Finalmente tras dicho procesos la unidad es detectada correctamente teniendo acceso a sector por lo cual se procede a montar la unidad en equipo de control hardware para crear un mapa de superficies y extraer sectores por cada una de ellas , tras dicho proceso se realizan algunas modificaciones ( on fly)  en parámetros de lectura permitiendo tener acceso a partición y con ello los datos

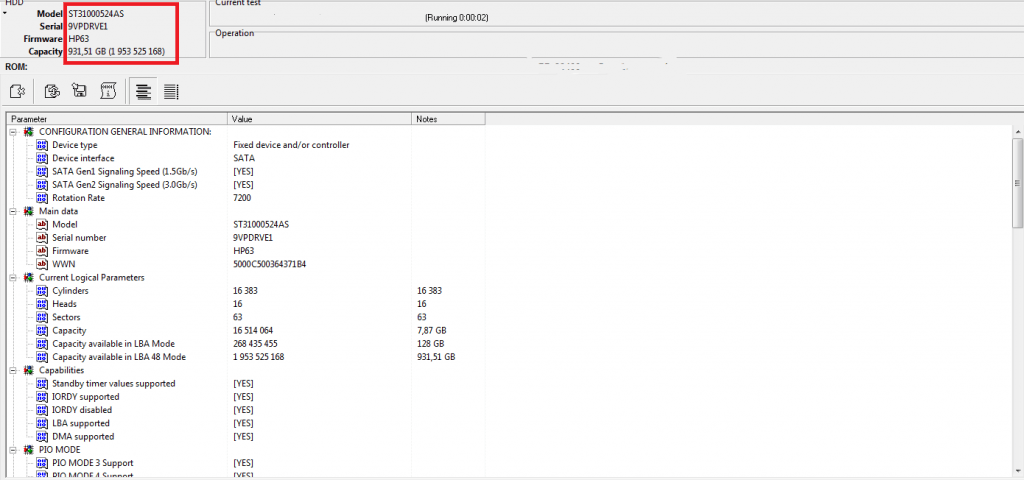

IDAfterchange
Pantalla donde se visualiza la correcta detección de la unidad tras los trabajos realizados por el laboratorio

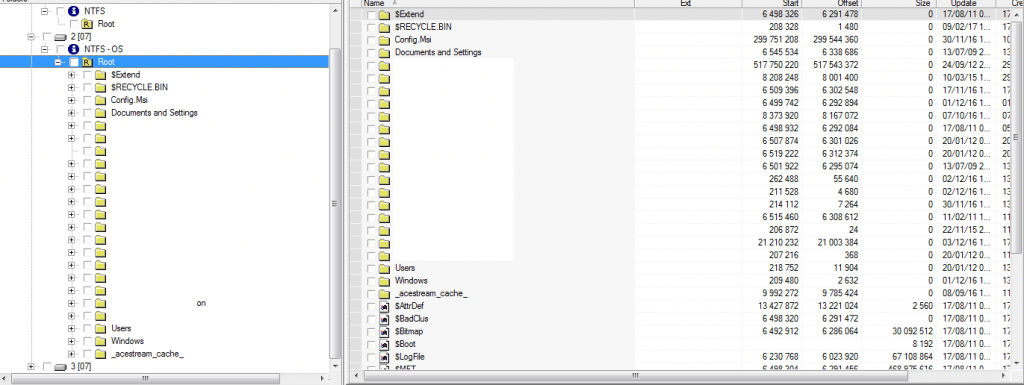

Data
Pantalla de acceso a datos, por motivos de confidencialidad se han ocultado las carpetas del usuario.
