Caso: Western Digital WD30EZRX
Fallo: Caída de la unidad previo a la llegada al laboratorio
Proceso que requiere: Trasplante
La unidad llegó inicialmente para diagnóstico , al conectar inicialmente la unidad esta arranca pero tras cierto se apaga ( Síntoma de problemas físicos en WD)
Se procede a análisis de señal y se encuentra problemas con la superficie 0 , por el ” patrón” que muestra la señal se encuentra ” ruido ” sobre la señal obtenida del canal de lectura tal como indica la siguiente gráfica

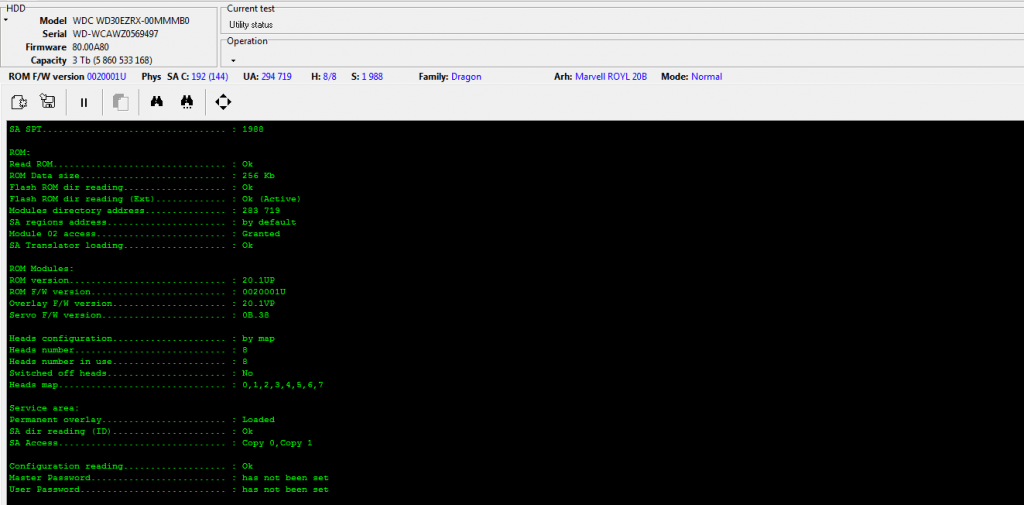

Finalizado dicho proceso , se procedió a ” montar ” la unidad en equipo de control hardware para modificar el firmware ya que la superficie que no lee, es de vital importancia , ya que en ella reside el firmware que controla el arranque de la unidad , por lo cual cual se tuvo que mover los módulos a otra área e inicializar desde allí, tras la aceptación de la cotización por parte del cliente , se continuaron los procesos que se describen .

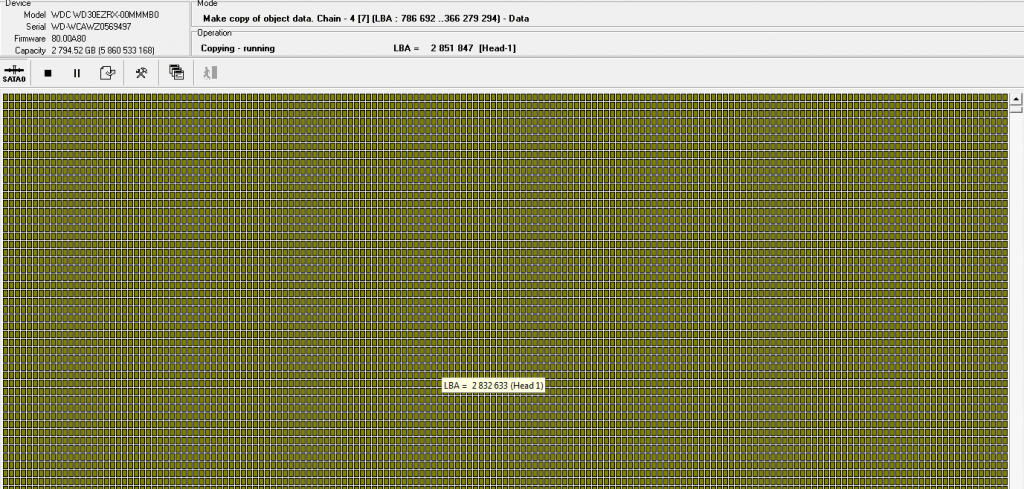

Realizando dicho proceso la unidad fué correctamente detectada y se comenzó el proceso de extracción de sectores por control hardware realizando una desencriptación al vuelo ( On Fly ) ya que se detectó que la unidad manejaba encriptación en todos los sectores , este proceso viene de fábrica en la mayoría de unidades Western Digital externas

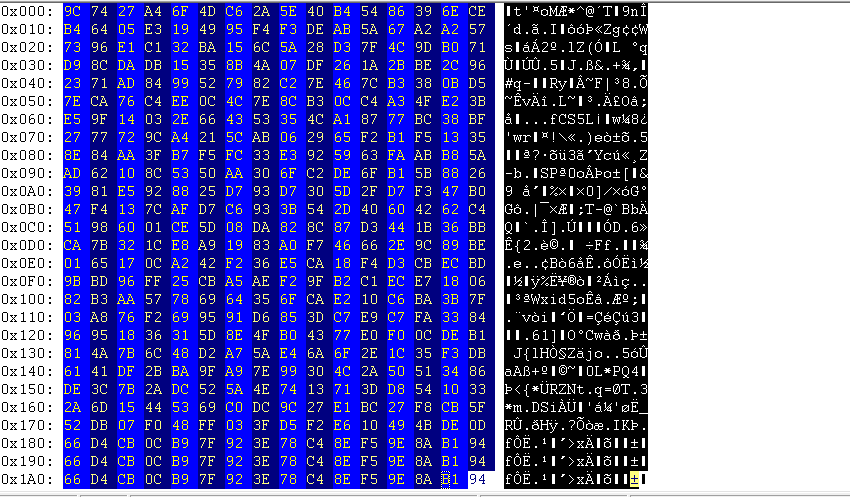

Imagen de sector encriptado

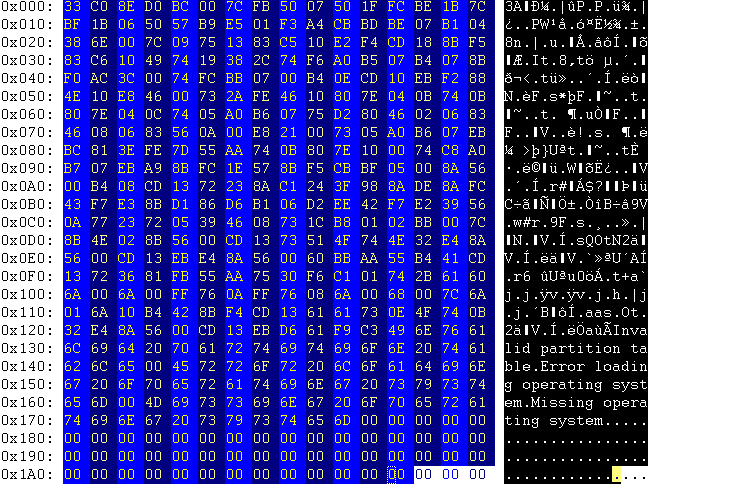

Imagen de sector desencriptado.

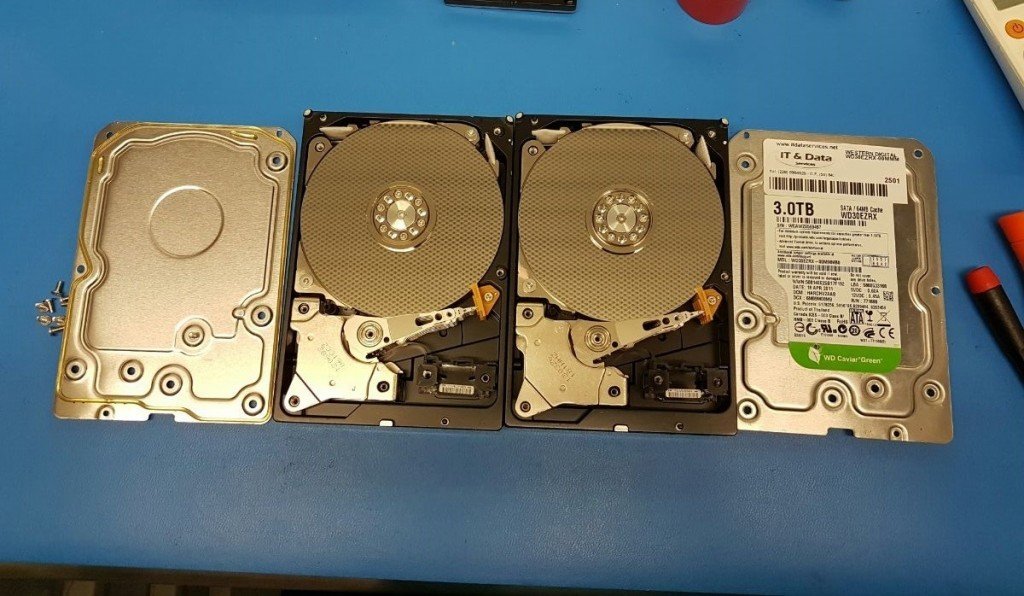

Como una de las superficies no permitió la lectura se procedió a localizar un disco donante, con el cual se realizó trasplante, para poder hacer la lectura de dicha superficie faltante, y se continuó el proceso de extracción de dicha cabeza.
